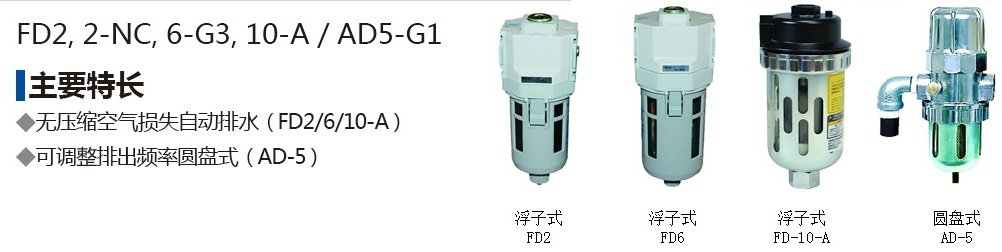

  型   号				浮子式			圆盘式
  				FD2-G3	FD6-G3	FD-10-A	AD-5-G1
  性   能	排出量 ※1	仅限冷凝水	㎤ /回	10	30	80	450L/h
  		仅限空气	L/ 回	—			约 0.3
  使用压力范围（表压）			MPa	0.1～1.0	0.1～1.0	0.20～0.98	0.29～0.98
  使用温度范围			℃	2〜 60
  使用流体				压缩空气
  排出方式				浮子式			圆盘式
  连接口径	入口			Rc1/2
  	冷凝水排水口			水管接头 ※2		Rc3/8	Rc1/2
  重   量			kg	0.3	0.45	1.0	1.7
  外形尺寸			mm	□ 63× 长 178	□ 80× 长 201	φ96× 长 193	φ86× 长 198

  ※ １. 排水量条件 : 空气压力（表压）0.69MPa。

  ※ ２. 使用软管连接时，请使用内径 φ 5.7 ～ φ 6.0（外径 φ 8）的尼龙软管。

  ※  冷凝水导入口（FD2，FD6，FD-10-A   配管连接口）为、上方或者侧方连接，不使用的连接口用堵头拧紧。

  ※  有关详细参数，请另行咨询。
